磁翻柱液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHZ
- 測量范圍：0～12m
- 精度等級：±10mm
- 公稱通徑：DN20-DN100
- 適用介質：水 化工原料 油 液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：≤400℃
- 供電方式：24VDC
- 訂貨號：ELH169696XPB
磁翻柱液位計產品概述
磁翻柱液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有**的可靠性和抗腐蝕性能。
磁翻柱液位計工作原理

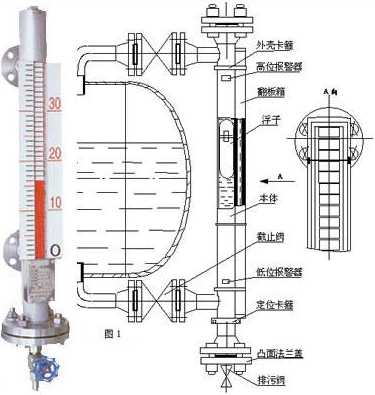

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
磁翻柱液位計使用說明

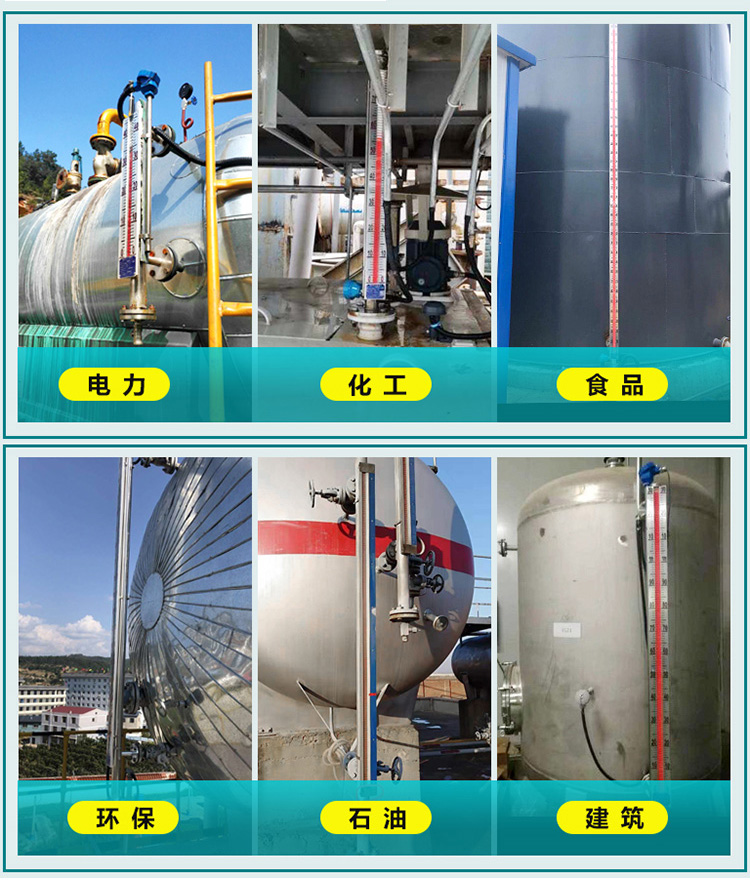

液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
磁翻柱液位計安裝
主體周圍不容許有導磁體靠近否則直接影響液位計工作精度。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
1.液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2.液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3.液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4.液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈或亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5.因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6.根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
磁翻柱液位計特點

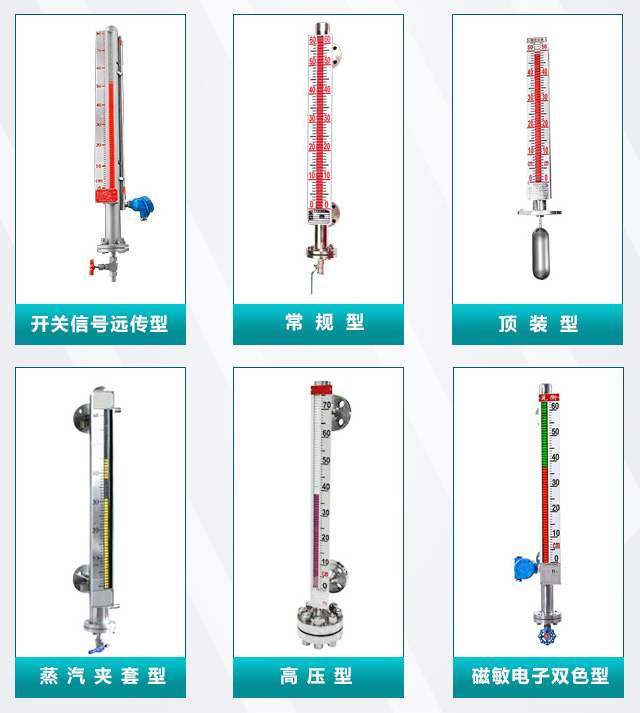

1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
測量范圍:150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。工作壓力:0.6;1.0;2.5;4.0;6.4;10Mpa
工作溫度:F:120℃;G:200℃;H:450℃
精確度:±10mm
介質密度: 0.5~2.0g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動:頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。
過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
開關選項:可選擇普通型、防爆型
變送器選項:可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器
敲擊手壓法：經常會遇到儀器運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的。對于這種情況可以采用敲擊與手壓法。所謂的"敲擊"就是對可能產生故障的部位，通過小橡皮錘敲打使其接觸正常。
磁翻柱液位計使用注意事項
1.的對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況，不定期清洗磁翻板液位計的主導管清除雜質;

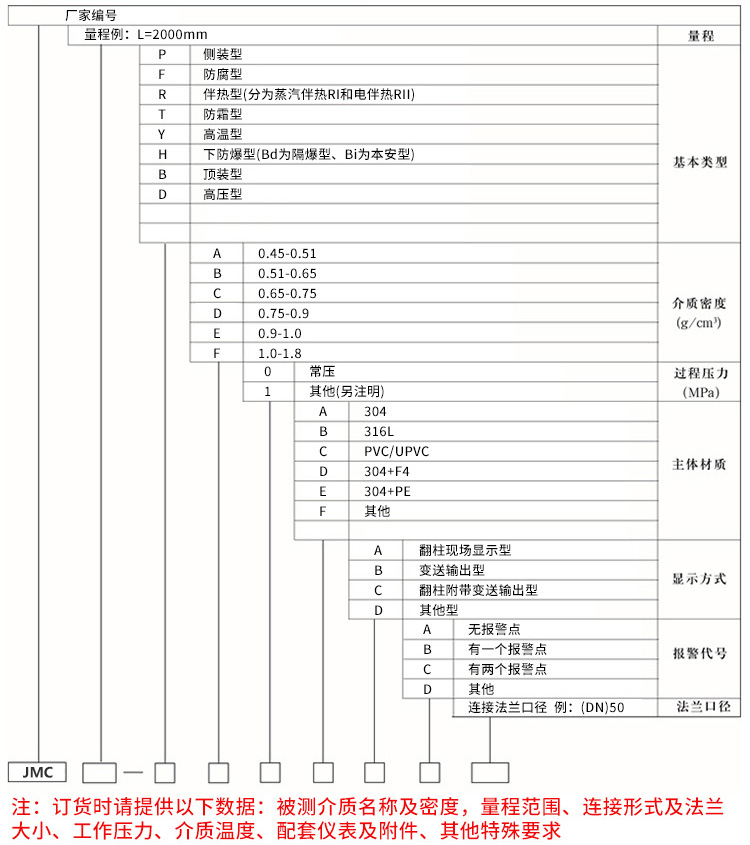

磁翻柱液位計選型
