固定式超聲波流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-1158C
- 測量范圍：0-10000m3/h
- 精度等級：±1.5% ±1.0%
- 公稱通徑：DN25~DN1200
- 適用介質：自來水 醇 海水 純水
- 工作壓力：1.6MPa
- 工作溫度：-40℃～160℃
- 供電方式：24VDC
- 訂貨號：IMB370607NAK
固定式超聲波流量計概述
超聲波流量計被測流體可以是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。廣泛應用于工業現場中各種液體的在線流量計量，該款產品主機分為標準壁掛型、標準盤裝型、壁掛防爆型，以滿足用戶不同現場的使用需要。

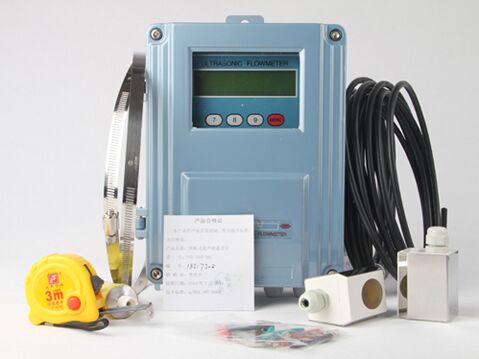

超聲波流量計含電纜
超聲波流量計專業制造商，**技術設計制造，國內率先達到國際水平、精度達到一級。性能、質量堪比進口產品，現貨供應。
全中文或英文顯示，2×20點陣式液晶顯示
背光液晶可同時顯示瞬時流量及累積流量、瞬時熱量及累積熱量、流速、時間等數據
非接觸式測流量方式，體積小，安裝方便
采用結構緊湊、堅固的壓鑄鋁機殼
時差式測量方式，低電壓，多脈沖，測量周期500ms
準確度：優于±1%（國內*先達到此精度的超聲波流量計）
重復性：±0.5%
電流輸出：4~20mA/0~20mA電流輸出
OCT輸出：正、負、凈流量累計脈沖信號或瞬時流量頻率信號
繼電器輸出：可輸出近20種源信號（如無信號，反向流等）
信號輸入：可輸入5路電流信號（如溫度、壓力、液位等）
自動記憶前64天/前64月/前5年的流量數值
固定式超聲波流量計工作原理

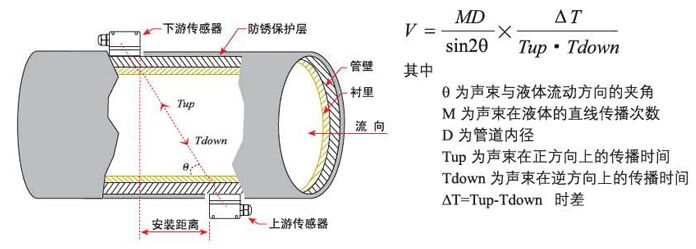

超聲波流量計其工作原理如圖所示。他是利用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質中的順溜和逆流傳播時間差來間接測量流體的流速，在通過流速來計算流量的一種間接測量方法。
固定式超聲波流量計技術參數
測量精度：1.00%
重復性：0.20%
流速范圍：0～±64m/s
測量原理：超聲波傳播時差原理，雙CPu并行工作，4字節浮點運算
測量周期：500mS.（每秒2次）
顯示：2×10背光型漢子液晶顯示器
操作：4×4輕觸鍵盤
信號輸入：3路4-20mA模擬量輸出，可輸入壓力、液位、溫度等信號；2路三線制鉑電阻；
信號輸出：1路隔離RS485輸出；1路4-20mA或0-20mA；1路隔離OCT（脈沖寬度6-1000ms之間可編程，默認200ms）；1路繼電器輸出（脈沖寬度200ms）
通訊協議：MODBUS協議
其他功能：記憶日、月、年累計流量，上、斷電時間、流量
電纜長度：屏蔽型，5米×2
管道材質：鋼、不銹鋼、鑄鐵、硬質塑料等一切質地密致管道，允許有襯里
管道內徑：25mm～6000mm
直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D
流體種類：水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等
傳感器溫度：0°C～70°C（常溫傳感器）、0°C～160°C（高溫傳感器）
工作溫度：主機：-10～70°C（大于此溫度范圍要求請與廠家聯系）
濕度：85%RH
電源：220VAC或隔離24VDC
功耗：2W
體積：270×192×96mm
固定式超聲波流量計產品特點
1、非接觸式測量方式、體積小、重量輕。
2、傳感器的安裝簡單容易，使用于測量各種大小管道導聲介質。
3、測量過程不需破壞管道，不需停產，傳感器不與被測介質接觸，無壓損。
4、適合測量金屬管道、塑料管道及其它透聲材料的管道。

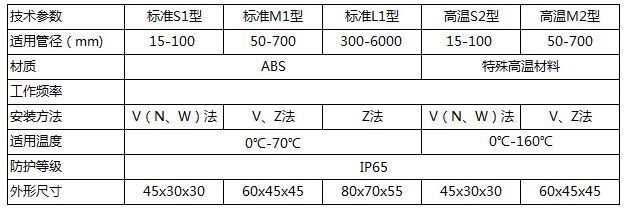

固定式超聲波流量計傳感器類型

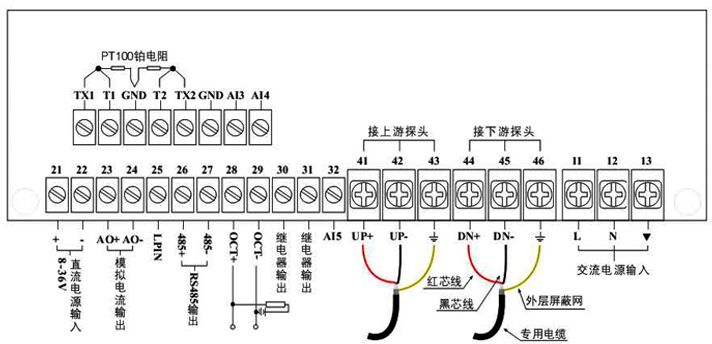

固定式超聲波流量計主機接線

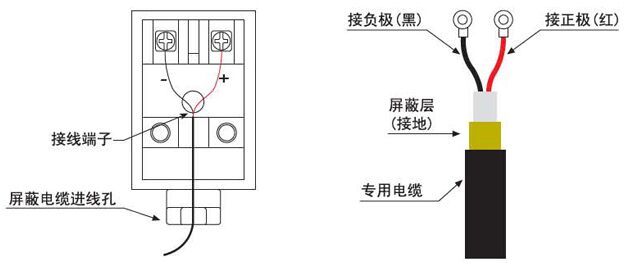

固定式超聲波流量計傳感器接線

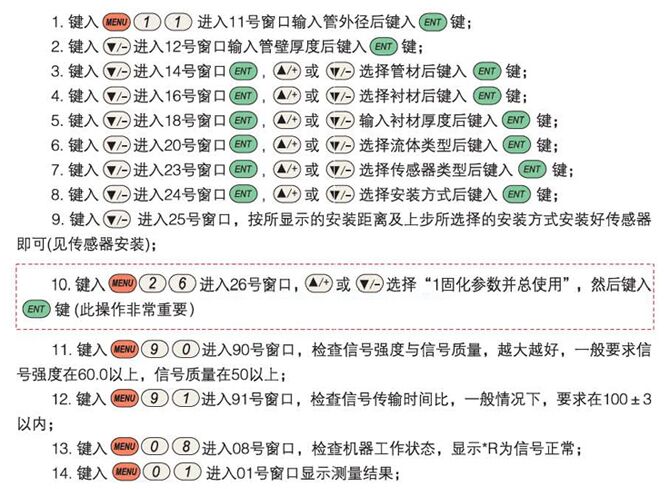

固定式超聲波流量計快速輸入管道參數步驟
固定式超聲波流量計安裝方式
固定式超聲波流量計傳感器類型
固定式超聲波流量計主機接線
固定式超聲波流量計傳感器接線
固定式超聲波流量計快速輸入管道參數步驟
固定式超聲波流量計安裝方式

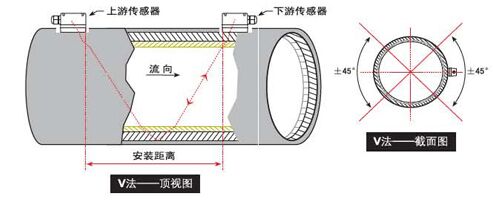

V法（常用的方法）
一般情況下，V法是比較標準的安裝方法，使用方便，測量精準，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。

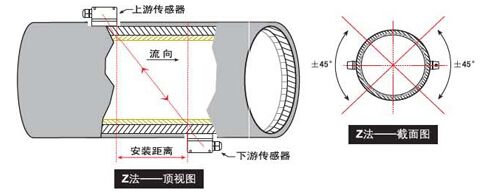

Z法（*常用的方法）
當管道很粗或液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝，Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm-6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號*大）。
