翻柱式磁浮子液位計原理
點擊次數：3349 發布時間：2021-06-30 01:16:25
翻柱式磁浮子液位計利用浮子與磁鐵之間的引力來實現對液位變化的信號傳遞。
可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。因此，它比傳統的玻璃板（管）液位計具有更高的可靠性、安全性、先進性、實用性。
其特點是適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受貯槽高度的限制。結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
工作原理

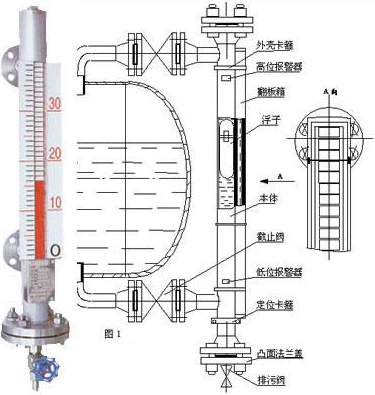

原理：根據浮力原理和磁性耦合原理而制成的，當被測容器內的液位上下變化時帶動浮球，并通過與之相連的連桿上端的永久磁鋼上下移動，經磁性藕合而使顯示器中的翻柱翻轉。當液位上升，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。
