產品目錄

相關產品推薦更多 >>

酒精流量計

品*：JKM/凱銘儀表
型號：JKM-LWGY
測量范圍：0.04～800m3/h
精度等級：0.5級、1.0級
公稱通徑：DN4～DN200
適用介質：水油醇純凈液體
工作壓力：1.6～6.3MPa
工作溫度：-20～+100℃
供電方式：24VDC 3.6V鋰電池
訂貨號：ZKH646756FOR

酒精流量計產品概述

JKM-LWGY型酒精流量計基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

該類流量計產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表性價比高，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

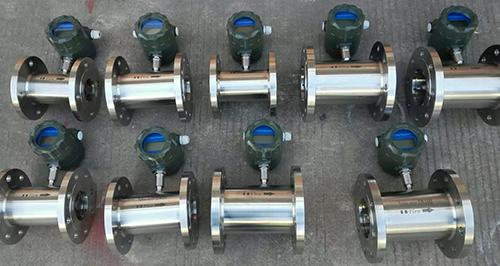

酒精流量計產品圖

酒精流量計流量計原理

1．結構特征與工作原理

(1) 結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

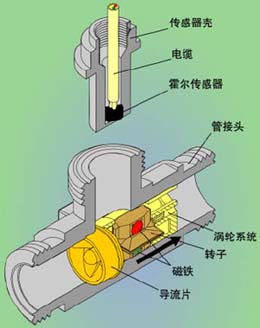

(2)工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

酒精流量計原理計算公式

式中：

f--脈沖頻率[Hz]

k--傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

Q--流體的瞬時流量（工作狀態下）[m3/h]

3600--換算系數

每臺傳感器的儀表系數由制造廠填寫在合格**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量.

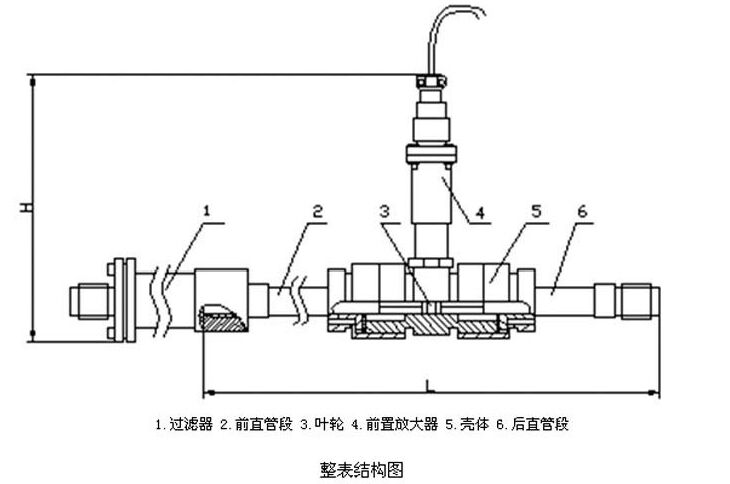

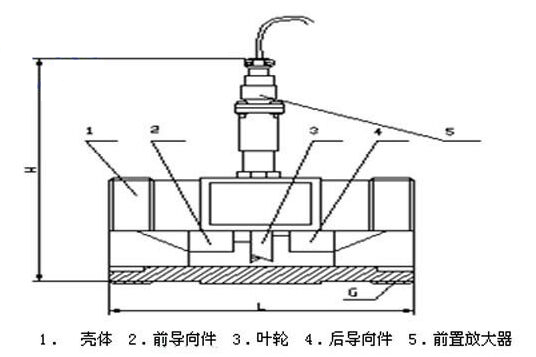

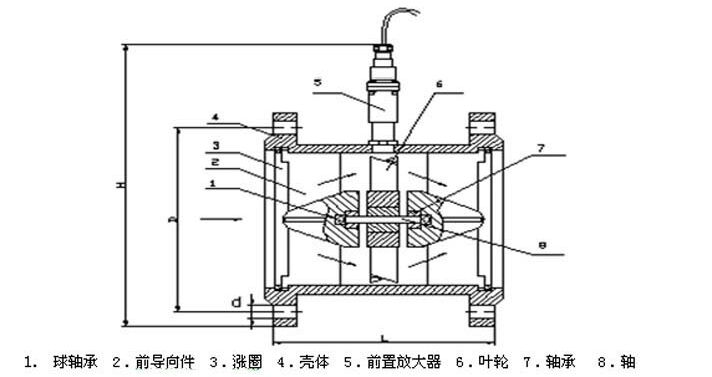

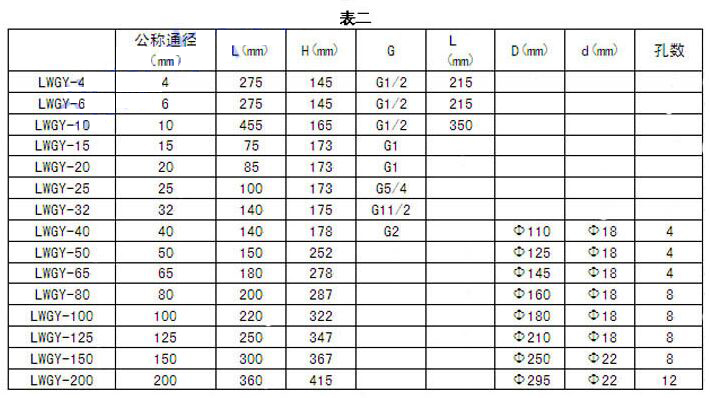

酒精流量計結構圖

酒精流量計特點

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；

5.范圍度寬，中大口徑可達1:20，小口徑為1:10；

6.結構緊湊輕巧，安裝維護方便，流通能力大；

7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

酒精流量計基本參數與技術性能

(1)基本參數：

類型

1、LWGY：基本型，+5-24DCV供電；

2、LWGB：4~20mA兩線制電流輸出，遠傳変送型；

3、LWY：電池供電現場顯示型；

4、LWYa：現場顯示/4~20mA兩線制電流輸出；

公稱通徑

1、4mm，普通渦輪流量范圍0.04~0.25m3/h；寬量程渦輪為0.04~0.4m3/h；

2、6mm，普通渦輪流量范圍0.1~0.6m3/h；寬量程渦輪為0.06~0.6m3/h；

3、10mm，普通渦輪流量范圍0.2~1.2m3/h；寬量程渦輪為0.15~1.5m3/h；

4、15mm，普通渦輪流量范圍0.6~6m3/h；寬量程渦輪為0.4~8m3/h；

5、25mm，普通渦輪流量范圍1~10m3/h；寬量程渦輪為0.5~10m3/h；

6、40mm，普通渦輪流量范圍2~20m3/h；寬量程渦輪為1~20m3/h；

7、50mm，普通渦輪流量范圍4~40m3/h；寬量程渦輪為2~40m3/h；

8、80mm，普通渦輪流量范圍10~100m3/h；寬量程渦輪為5~100m3/h；

9、100mm，普通渦輪流量范圍20~200m3/h；寬量程渦輪為10~200m3/h；

10、150mm，普通渦輪流量范圍30~300m3/h；寬量程渦輪為15~300m3/h；

11、200mm，普通渦輪流量范圍80~800m3/h；寬量程渦輪為40~800m3/h；

防爆

1、無標記，為非防爆型

2、B，防爆型

精度等級

1、A（精度0.5級）

2、B（精度1級）

渦輪類型

1、A（寬量程渦輪）

2、B（普通渦輪）

DN 4-DN40口徑的傳感器為螺紋連接，*大工作壓力為6.3Mpa;

DN50-DN200口徑的傳感器為法蘭連接,*大工作壓力為2.5Mpa;

DN 4-DN10口徑的傳感器帶有前后直管段、過濾器。

DN15以上口徑的傳感器我公司可配套前后直管段。

(2)介質溫度：-20～＋120℃.

(3)環境溫度：-20～＋55℃.

(4)供電電源：電壓：+5-24VDC,電流：≤10mA.

(5)傳輸距離：傳感器至顯示儀表的距離可達1000m.

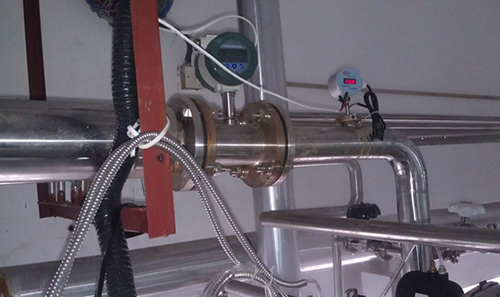

（2）安裝注意事項

傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

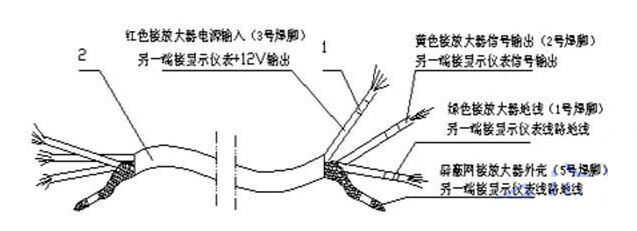

傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

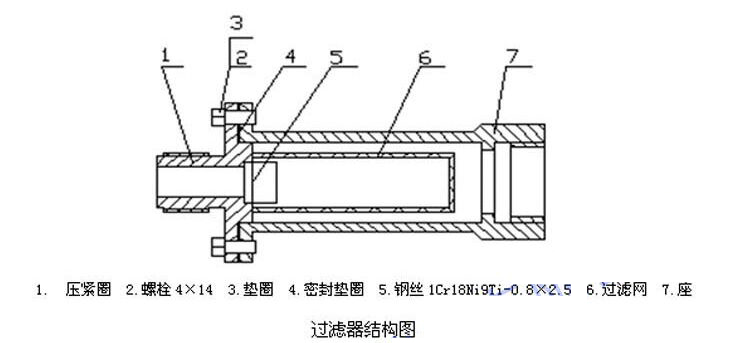

當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

（3）使用和調整

◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，

嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
